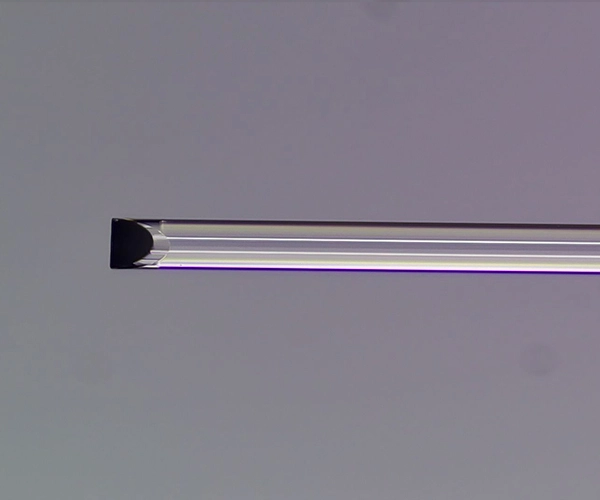

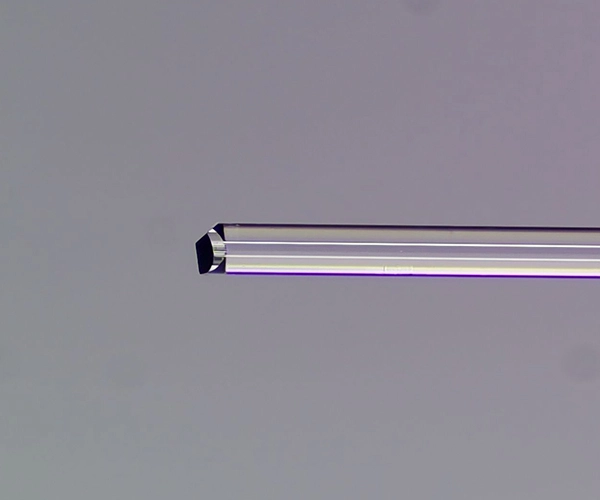

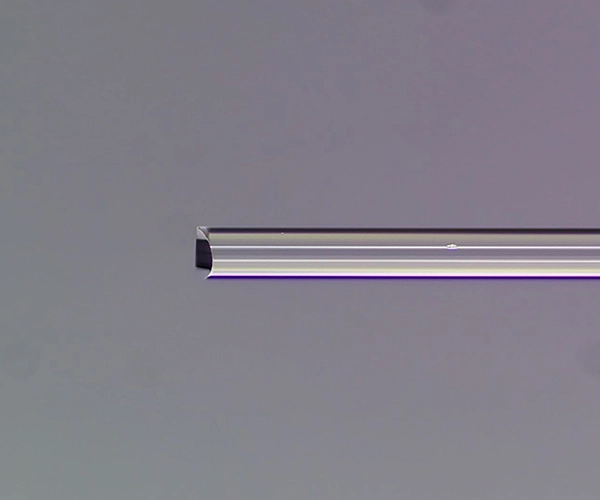

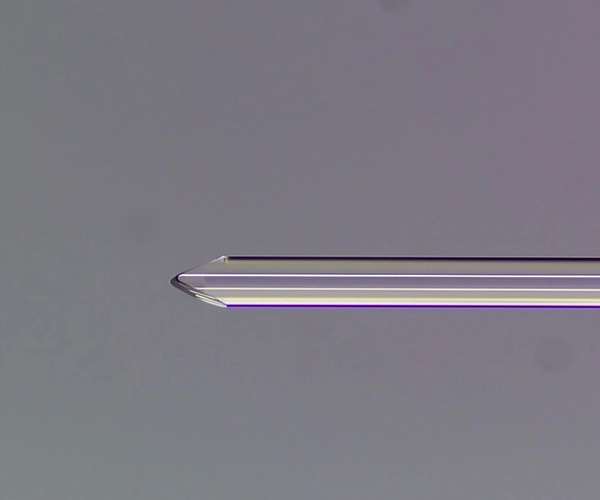

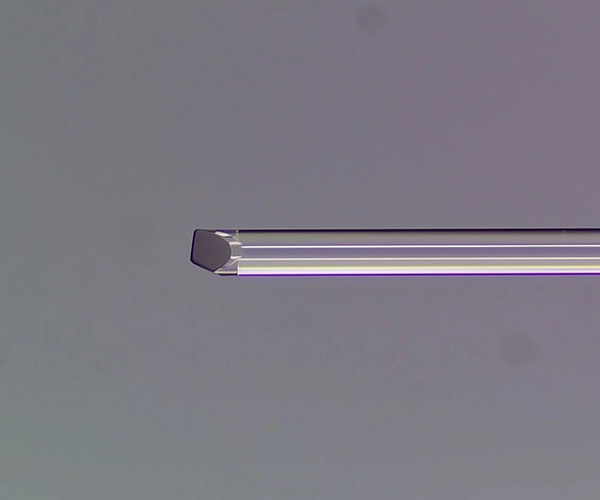

Angle Wedge Lensed Fiber ist eine optische Faser mit einem keilförmigen Linsenende. Sie verbessert die Lichtkopplungseffizienz und Ausrichtungstoleranz und ist daher wertvoll für Anwendungen in der Telekommunikation, faseroptischen Sensorik und integrierten Photonik.
Effiziente Lichteinkopplung: Die keilförmige Linse ermöglicht eine effiziente Einkopplung von LD-Licht
Verbesserte Ausrichtungstoleranz: Das Linsendesign ermöglicht eine bessere Ausrichtungstoleranz
Einfache Integration: Es kann problemlos in bestehende optische Aufbauten und Systeme integriert werden
Linsenform |
Linsenradius (µm) |
Frontwinkel |
Faseroptik-Modell |
AR-Beschichtung |
Abisolierlänge (mm) |
Gesamtlänge (mm) |
Loose Tube |
Ausgangsstecker |
Winkelkeil (siehe Zeichnung) |
3~6 oder Fernfelddivergenz der Laserdiode |
0° 8° Sonstiges |
SMF-28E Hi-1060 PM-980 Sonstiges |
R<0.2% @ 800~1000nm Kundenspezifisch |
10±1 Kundenspezifisch |
1000±100 Kundenspezifisch |
BF (ohne Tube) 0,9 mm Tube 3,0 mm Tube |
NA FC/APC FC/PC SMA905 Sonstiges |
Laserdiodenkopplung
Glasfasersensoren
Medizinische Bildgebung
Laserstrahlformung
